電子芯片的生產對于環境的潔凈度有著嚴格要求，而本期文章，東莞市合景實業發展有限公司-合景凈化工程公司會為大家介紹國內電子芯片潔凈車間的行業現狀，主要包括3方面內容，即：高技術適應性與靈活性、復雜工藝與高技術風險、復雜設計施工與高建造費用。

        現狀一：高技術適應性與靈活性

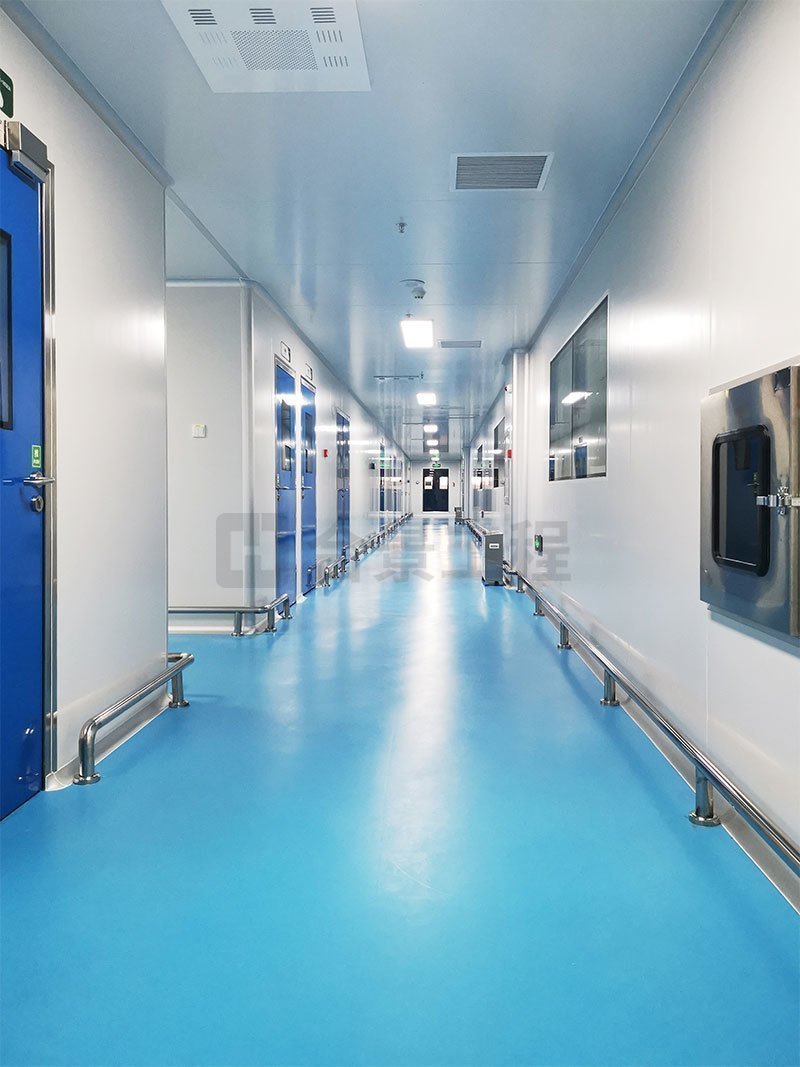

合景凈化工程案例圖片

        在2000年-2010年間，國內電子芯片技術由5英寸（0.5μm）、6英寸（0.5μm）提升到了8英寸（0.18μm-0.25μm）。而目前，一些知名廠家的產品更是達到了12英寸（110nm-90nm-65nm），可以說電子芯片行業已經進入了“納米時代”。

        國內電子芯片技術的高速發展與相關潔凈車間有著密切關聯，這類車間必須適應電子芯片技術的發展速度，以便滿足工藝不斷發展進步的要求。由于電子芯片潔凈車間的建造成本高，使用時間長，因此在設計與建造時要做好周全準備，使其具備高技術適應性與靈活性。

        現狀二：復雜工藝與高技術風險

        對于電子芯片潔凈車間而言，復雜工藝與高技術風險是并存的。在產品生產過程中，如果塵埃顆粒控制不當，會對成品率造成不良影響，甚至還會造成整批產品的報廢。

        除此之外，在電子芯片潔凈車間的氣流組織中和芯片生產過程中，如果車間內塵埃顆粒及靜電控制不當，會對產品合格率造成很壞的影響，有時候甚至會造成整批產品的報廢。輕則影響成品率，重則造成整個潔凈車間的報廢，其損失是難以估量的。

        現狀三：復雜設計施工與高建造費用

        電子芯片潔凈車間有著嚴格的潔凈度要求，可想而知，其設計施工也是相當復雜的。此外，潔凈度越高，建造費用也越高。例如100級（FS 209）單向流潔凈室，僅室內裝修與空調潔凈系統的建造費用為10000元/㎡。再加上消防、三廢、供配電和自控系統，建造費用更是高達25000元-30000元/㎡。

        當完成電子芯片潔凈車間的建造后，還要經過3方面的驗收，即：空態驗收、靜態驗收、動態驗收，只有完成驗收才能投入日常使用。因此，面臨巨大的技術風險，以及后續運行、維護和調試、檢測的壓力。

        合景凈化工程公司建議大家，電子芯片潔凈車間是固態的，一旦建成基本無法更改，只能改造升級，同時電子芯片凈化車間建造成本高，預期使用壽命長，因此在設計與建造時要做好長期預案，做周全準備，使電子芯片凈化車間建成后具備高技術適應性與靈活性。
